Подгряване на бойлер със фотоволтаични панели

[saraneron]


Нова централна с друго табло и бойлер 80 литра

[lz1wvm]

Какво е релето,което превключва AC-DC.

[saraneron]

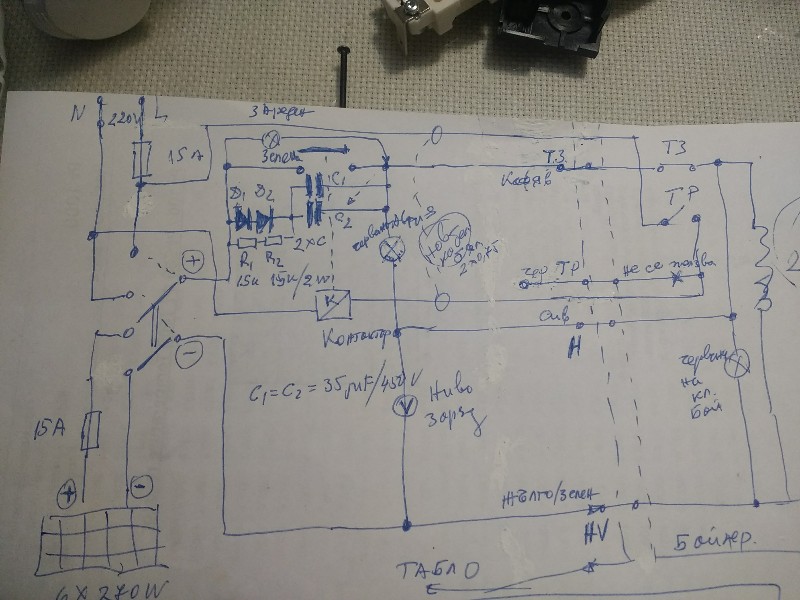

16 амперов три позиционен двоен превключвател.Ум шалтер.По инструкция превключването от солар към мрежа се извършва само при изключени 220 волта към таблото от отделен ключ,тъй като контактите на ум шалтера не са защитени

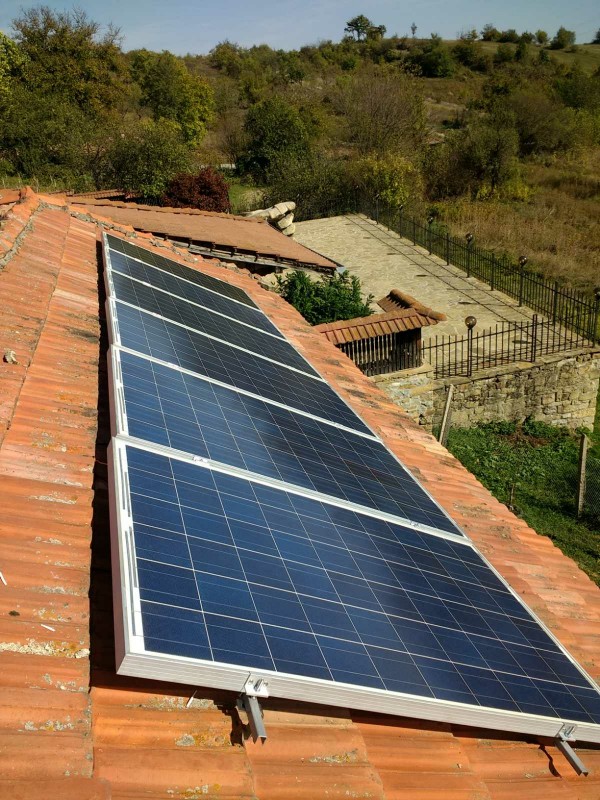

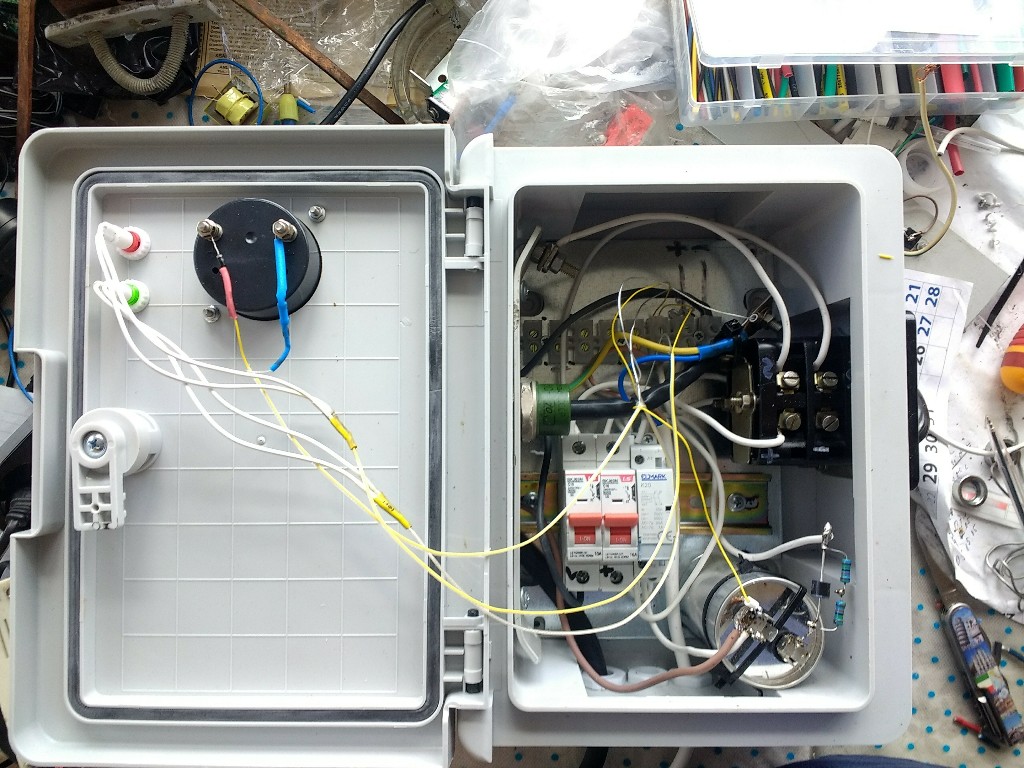

от волтова дъга, но когато веригата не е под товар превключването не е проблем.Прекъсне ли се веригата на 220 волта и контакторът изключва товара, превключването солар-мрежа става нормално. Диодите са два по 400волта 10 ампера ,защото при заредени кондензатори от положителната полу вълна на променливото напрежение и след това и отрицателен полу период в/у тях има повече от 600 волта обратно напрежение. Контакторът не се вижда на снимката защото още не е монтиран.Той е точно с размерите на предпазителите и е за дин шина.Стои до предпазителите.Той има две двойки контакти НО по 25 ампера всяка, паралелно свързанис мостче.Цената му е около 26 лева. Ключето/ум шалтера/ 3/4 лева, кондензаторите 5/6 лева бройката, кутията 19 лева, волтметъра 10 лева. Диодите от сандъка ,плюс дребните детайли,глимки ,лустър клеми.......кабели от таблото до бойлера. На капака му направих панти от свински опашки ,когато е отворен да виси на тях. Иначе си има 4 болта. Панелите по 110 лева втора ръка. Панелите са монтирани на отдалечена сграда затова са купени кабел 30 м. СВТ 2 по 2,5квадрата.Гофра УВ 30м.Консумативи ,болтове,свински опашки две дъски по 6 .50м за покривните скоби винтове за дърво ,скоби 14,броя по 12 лв......и д-р...Без труда и без бойлера и профилите от винкел за скарата разходите са около 1300 лева .И 3,4 дни работа на двама човека не в първа младост. Логистиката за осигуряване на ,,правилните,,панели ми отне също време по сайтовете.Трудно се намират понели по 250/270 вата на добра цена,затова компромисно купихме употребявани.В слънчев ден в начало на ноември дава до 1200 вата.На 22 ноември даваше повече от 1100 вата.

[saraneron]

През периода на най късите дни на декември от 18 до днес 25 има ли слънце централата дава до 1000 вата в обедните часове.Откакто е пусната преди повече от 2 месеца,бойлера е пускан само веднъж на ток.Топлата вода се ползва ежедневно но икономично от един човек ,който ежедневно посреща и гости.Системата през тези месеци се държи по-добре от такава с пропиленигликол.

[saraneron]

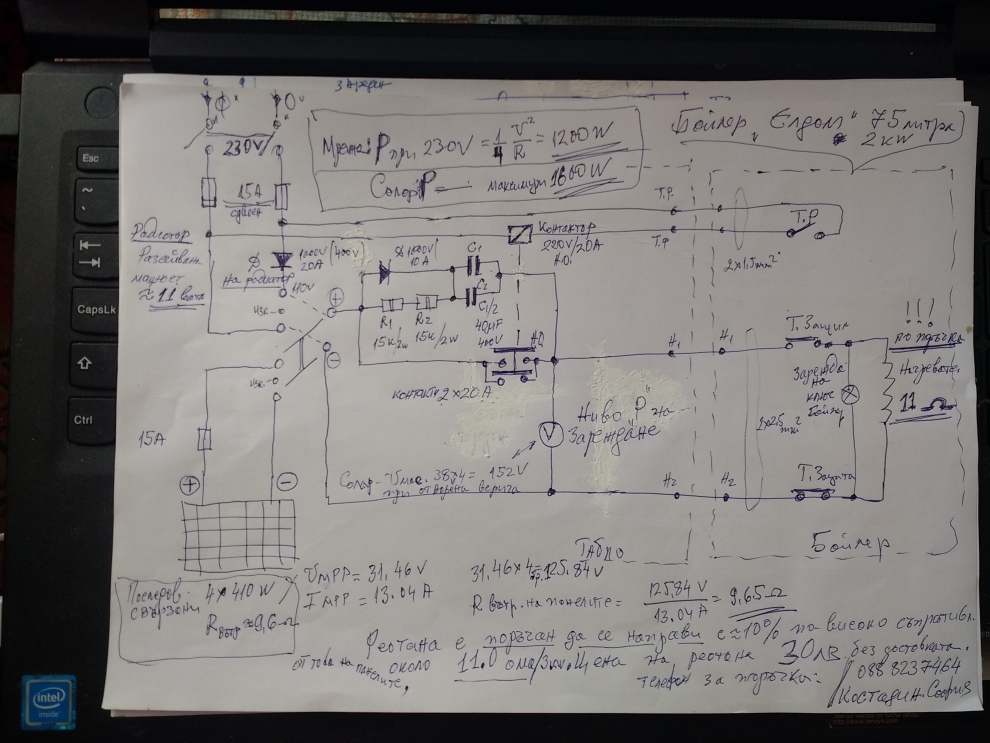

Следващият проект ще е изпълнен по тази схема.

[saraneron]

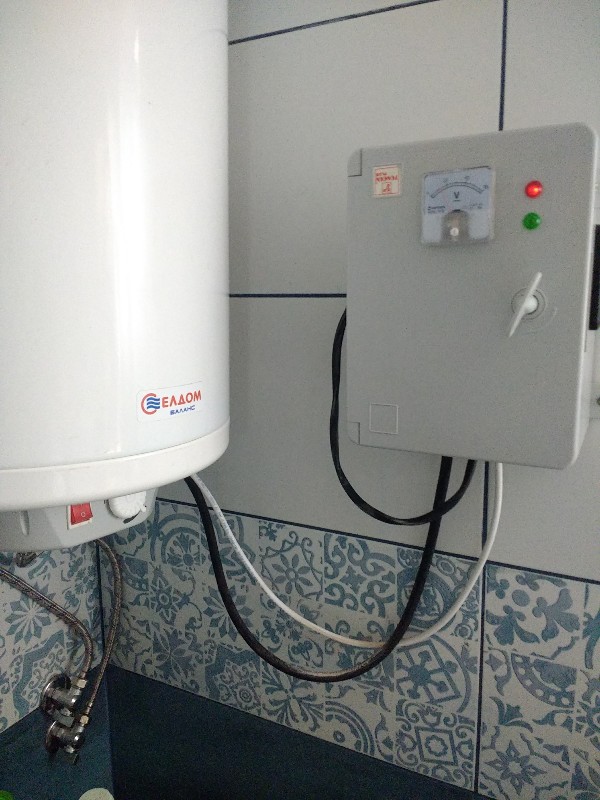

Реализирана още една фотоволтаична централа за подгряване на бойлер. Бойлер 80 литра четири панела по 410 вата.всичко разходи без бойлера и труда около 1200 лева.

[saraneron]

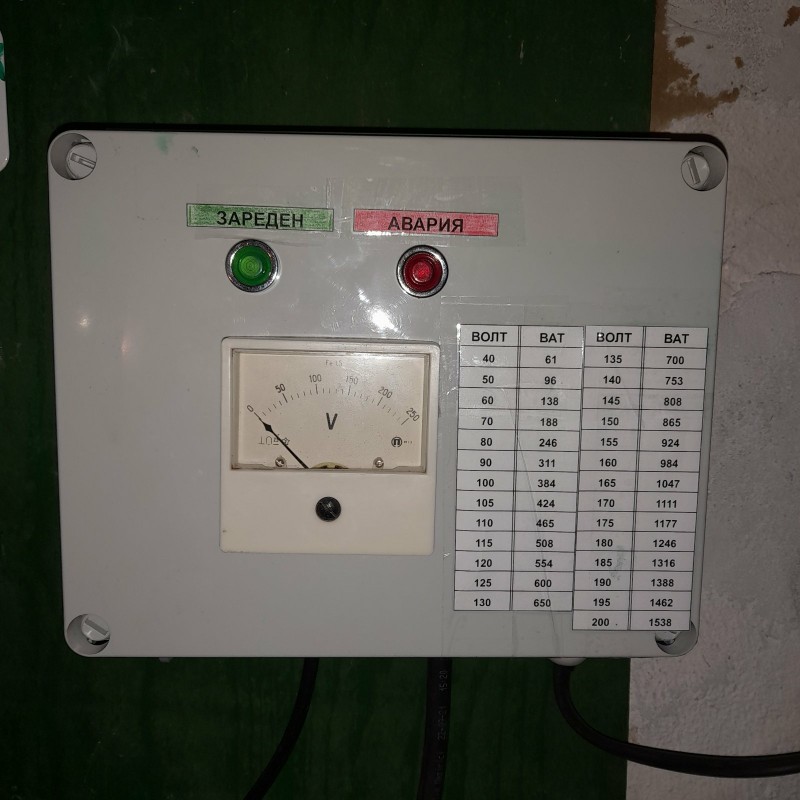

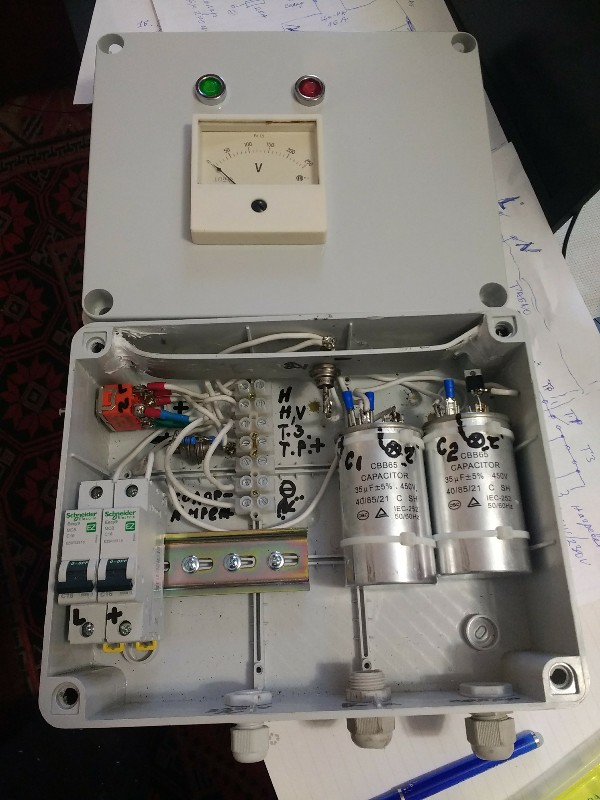

Таблото е реализирано по горната схема .Кондензаторът е един вместо два и червената лампа е свързана паралелно на нагревателя(волтметъра).Диодът е само един ,но на 1000волта
